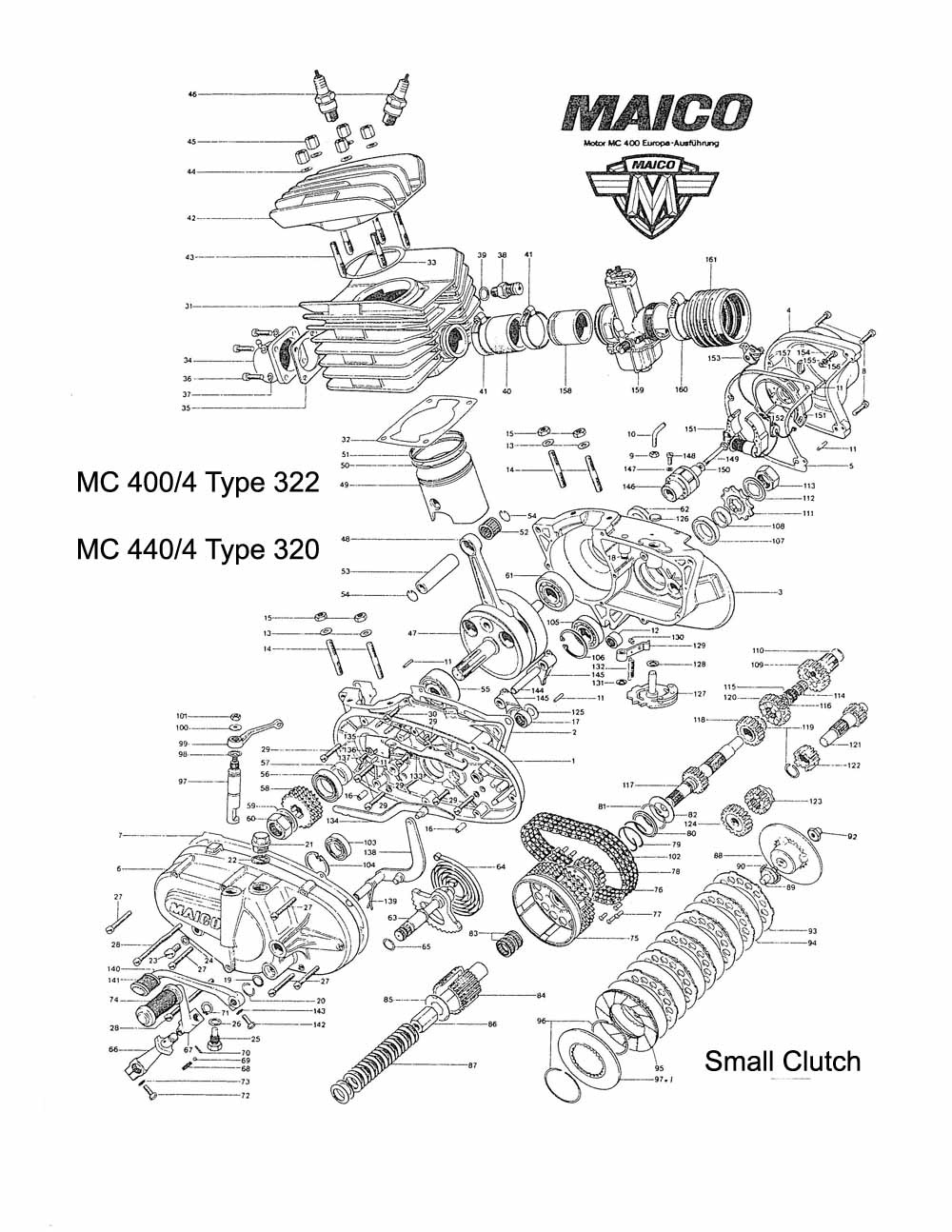

Picture |
Part |
Description | MC |
MC |
MC |
GS |
GS |
GS |
No. |
No. |
250 |
400 |
450 |
250 |
400 |
450 |
|
1 |
701 |
Crankcase LH | 1 |
1 |
- |
1 |
1 |
- |
2 |
402 |
Crankcase Gasket | 1 |
1 |
1 |
1 |
1 |
1 |
3 |
703 |
Crankcase RH | 1 |
1 |
- |
- |
- |
- |
2585 |
Crankcase RH | - |
- |
1 |
- |
- |
- |
|
3002 |
Crankcase RH | - |
- |
- |
1 |
1 |
- |
|
3002 |
Crankcase RH (2586 LH) | - |
- |
- |
- |
- |
1 |
|
4 |
398 |
Crankcase Cover RH | 1 |
1 |
1 |
- |
- |
- |
2974 |
Crankcase Cover RH | - |
- |
- |
1 |
1 |
1 |
|
5 |
2969 |
Crankcase Gasket RH | 1 |
1 |
1 |
- |
- |
- |
2969 |
Crankcase Gasket RH | - |
- |
- |
1 |
1 |
1 |
|
6 |
2493 |
Crankcase Cover LH (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
706 |
Crankcase Cover LH (BC) ** | - |
1 |
1 |
- |
1 |
1 |
|
7 |
707 |
Crankcase Gasket LH | 1 |
1 |
1 |
1 |
1 |
1 |
8 |
1537 |
Cylinder Head Screw M6x28 | 3 |
3 |
3 |
3 |
3 |
3 |
9 |
405 |
Hexagon Nut M6x0.75 | 1 |
1 |
1 |
1 |
1 |
1 |
10 |
404 |
Vent Tube | 1 |
1 |
1 |
1 |
1 |
1 |
11 |
1888 |
Stud 5x14 Din 7 | 1 |
1 |
1 |
1 |
1 |
1 |
12 |
514 |
Needle Bearing | 1 |
1 |
1 |
1 |
1 |
1 |
13 |
1714 |
Washer B8 Din 137 | 4 |
4 |
4 |
4 |
4 |
4 |
14 |
1787 |
Stud M8x28 Din 940 | 4 |
4 |
4 |
4 |
4 |
4 |
15 |
1670 |
Hexagon Nut M8 Din 934 | 4 |
4 |
4 |
4 |
4 |
4 |
16 |
1831 |
Tension Bush 8x10 7346 | 2 |
2 |
2 |
2 |
2 |
2 |
17 |
513 |
Needle Bearing HK1612 | 1 |
1 |
1 |
1 |
1 |
1 |
18 |
392 |
Stud | 1 |
1 |
1 |
1 |
1 |
1 |
19 |
572 |
O Ring Seal | 1 |
1 |
1 |
1 |
1 |
1 |
20 |
587 |
Spring Ring | 1 |
1 |
1 |
1 |
1 |
1 |
21 |
408 |
Oil Fill Plug | 1 |
1 |
1 |
1 |
1 |
1 |
22 |
409 |
Gasket | 1 |
1 |
1 |
1 |
1 |
1 |
23 |
1552 |
Cylinder Head Screw | 1 |
1 |
1 |
1 |
1 |
1 |
24 |
430 |
Gasket | 1 |
1 |
1 |
1 |
1 |
1 |
25 |
400 |
Oil Drain Plug | 1 |
1 |
1 |
1 |
1 |
1 |
26 |
410 |
Gasket | 1 |
1 |
1 |
1 |
1 |
1 |
27 |
1538 |
Cylinder Head Screw | - |
4 |
4 |
- |
4 |
4 |
M6x35 Din 84 88 | ||||||||
27 |
1537 |
Cylinder Head Screw 6x28 (SC) ** | 1 |
- |
- |
1 |
- |
- |
28 |
1547 |
Cylinder Head Screw | - |
3 |
3 |
- |
3 |
3 |
M6x90 Din 84 8.8 | ||||||||
28 |
1546 |
Cylinder Head Screw 6x85 (SC) ** | 2 |
- |
- |
2 |
- |
- |
29 |
1539 |
Cylinder Head Screw | - |
7 |
7 |
- |
7 |
7 |
M6x40 Din 84 8.8 | ||||||||
29 |
1538 |
Cylinder Head Screw 6x28 (SC) ** | 4 |
- |
- |
4 |
- |
- |
30 |
1533 |
Cylinder Head Screw | - |
1 |
1 |
- |
1 |
1 |
M6x18 Din 84.88 | ||||||||
31 |
715 |
Cylinder | 1 |
- |
- |
- |
- |
- |
31 |
2500 |
250 Cylinder | 1 |
- |
- |
1 |
- |
- |
31 |
2591 |
450 Cylinder | - |
- |
1 |
- |
- |
1 |
32 |
721 |
Base Gasket | 1 |
1 |
1 |
1 |
1 |
1 |
33 |
65 |
Cylinder Head Gasket | 1 |
- |
- |
1 |
- |
- |
720 |
Cylinder Head Gasket | - |
1 |
- |
- |
1 |
- |
|
2582 |
Cylinder Head Gasket | - |
- |
1 |
- |
- |
1 |
|
34 |
467 |
Exhaust Manifold | 1 |
1 |
1 |
1 |
1 |
1 |
35 |
298 |
Manifold Gasket | 1 |
1 |
1 |
1 |
1 |
1 |
36 |
1635 |
Socket Screw M6x25 | 4 |
4 |
4 |
4 |
4 |
4 |
37 |
1704 |
Spring Washer | 4 |
4 |
4 |
4 |
4 |
4 |
38 |
517 |
Decompression Valve | - |
1 |
1 |
- |
1 |
1 |
39 |
410 |
Gasket | 1 |
1 |
1 |
1 |
1 |
1 |
40 |
682 |
Inlet Manifold | 1 |
1 |
1 |
1 |
1 |
1 |
42 |
2502 |
Cylinder Head | 1 |
- |
- |
1 |
- |
- |
719 |
Cylinder Head | - |
1 |
- |
- |
1 |
- |
|
2593 |
Cylinder Head | - |
- |
1 |
- |
- |
1 |
|
43 |
2967 |
Cylinder Stud | 5 |
- |
- |
5 |
- |
- |
2968 |
Cylinder Stud | - |
5 |
5 |
- |
5 |
5 |
|
44 |
1705 |
Spring Washer M8 | 4 |
4 |
4 |
4 |
4 |
4 |
45 |
78 |
Hexagon Nut M8 | 5 |
5 |
5 |
5 |
5 |
5 |
46 |
603 |
Spark Plug | 2 |
2 |
2 |
2 |
2 |
2 |
47 |
2494 |
Crankshaft CPL | 1 |
- |
- |
- |
- |
- |
2981 |
(*) Crankshaft CPL | 1 |
- |
- |
1 |
- |
- |
|
709 |
Crankshaft CPL | - |
1 |
1 |
- |
1 |
1 |
|
2982 |
Crankshaft CPL | - |
- |
- |
1 |
- |
- |
|
2975 |
Crankshaft CPL | - |
- |
- |
- |
1 |
1 |
|
48 |
293 |
Connecting Rod CPL | 1 |
- |
- |
1 |
- |
- |
419 |
Connecting Rod CPL | - |
1 |
1 |
- |
1 |
1 |
|
49 |
522 |
Piston Std 66.95 | 1 |
- |
- |
1 |
- |
- |
532 |
Piston Std 76.95 | - |
1 |
- |
- |
1 |
- |
|
2110 |
Piston Std 81.92 | - |
- |
1 |
- |
- |
1 |
|
50 |
2101 |
Piston Ring 76.95 | - |
1 |
- |
- |
1 |
- |
2111 |
Piston Ring 81.92 | - |
- |
1 |
- |
- |
1 |
|
51 |
523 |
Piston Ring 66.95 | 1 |
- |
- |
1 |
- |
- |
51 |
534 |
Piston Ring 76.95 | - |
1 |
- |
- |
1 |
- |
52 |
424 |
Needle Bearing | 1 |
1 |
1 |
1 |
1 |
1 |
53 |
535 |
Piston Pin | 1 |
- |
- |
1 |
- |
- |
537 |
Piston Pin | - |
1 |
1 |
- |
1 |
1 |
|
54 |
536 |
Circlip | 2 |
2 |
2 |
2 |
2 |
2 |
55 |
693 |
Bearing 3305 C3 | 1 |
1 |
1 |
1 |
1 |
1 |
56 |
547 |
Seal | 1 |
1 |
1 |
1 |
1 |
1 |
57 |
713 |
Distance Ring | 1 |
1 |
1 |
1 |
1 |
1 |
58 |
2497 |
* Duplex Sprocket | 1 |
- |
- |
1 |
- |
- |
2977 |
Duplex Sprocket | 1 |
- |
- |
1 |
- |
- |
|
714 |
Triplex Sprocket | - |
1 |
1 |
- |
1 |
1 |
|
59 |
432 |
* Lock Tap | ||||||
504 |
Lock Tap | 1 |
1 |
1 |
1 |
1 |
1 |
|
60 |
1684 |
Nut | 1 |
- |
- |
1 |
- |
- |
505 |
Nut | 1 |
1 |
1 |
1 |
1 |
1 |
|
61 |
425 |
Ball Bearing | 1 |
1 |
1 |
1 |
1 |
1 |
62 |
548 |
Crank Seal 25x35x8 | 1 |
1 |
1 |
1 |
1 |
1 |
63 |
2509 |
Kickstarter Shaft | 1 |
1 |
1 |
1 |
1 |
1 |
757 |
Kickstarter Shaft | - |
1 |
1 |
- |
- |
1 |
|
(Big Clutch only) | ||||||||
64 |
666 |
Kickstarter Return Spring | 1 |
1 |
1 |
1 |
1 |
1 |
65 |
659 |
O Ring 18x15x1.5 | 2 |
2 |
2 |
2 |
2 |
2 |
66 |
5034 |
Kickstarter Lower | 1 |
1 |
1 |
1 |
1 |
1 |
67 |
5033 |
Kickstarter Lever | 1 |
1 |
1 |
1 |
1 |
1 |
68 |
655 |
Spring | 1 |
1 |
1 |
1 |
1 |
1 |
69 |
1874 |
Ball 70 | 1 |
1 |
1 |
1 |
1 |
1 |
70 |
1857 |
Pin 3x25 Din 94 | 1 |
1 |
1 |
1 |
1 |
1 |
71 |
1840 |
Circlip | 1 |
1 |
1 |
1 |
1 |
1 |
72 |
1570 |
Hexagon Screw M6x25 | 1 |
1 |
1 |
1 |
1 |
1 |
73 |
1712 |
Spring Washer | 1 |
1 |
1 |
1 |
1 |
1 |
74 |
656 |
Rubber Pad | 1 |
1 |
1 |
1 |
1 |
1 |
75 |
434 |
Clutch Housing Duplex (SSC) ** | 1 |
- |
- |
1 |
- |
- |
75 |
2944 |
Clutch Housing (SC) ** Triplex | - |
1 |
1 |
- |
1 |
1 |
75 |
726 |
Clutch Housing (BC) ** Triplex | - |
1 |
1 |
- |
1 |
1 |
76 |
729 |
Kickstarter Ratchet (BC) ** (SC) ** | - |
1 |
1 |
- |
1 |
1 |
77 |
1906 |
Rivets (BC) ** (SC) ** | 8 |
8 |
8 |
8 |
8 |
8 |
78 |
730 |
Kickstarter Pinion (BC) ** (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
79 |
731 |
Spring (BC) ** (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
80 |
732 |
Sprint Cup (BC) ** (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
81 |
733 |
Spring Ring (BC) ** (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
76 |
438 |
Kickstarter Ratchet (SSC) ** | 1 |
- |
- |
1 |
- |
- |
77 |
1905 |
Rivets (SSC) ** | 8 |
- |
- |
8 |
- |
- |
78 |
439 |
Kickstarter Pinion (SSC) ** | 1 |
- |
- |
1 |
- |
- |
79 |
440 |
Spring (SSC) ** | 1 |
- |
- |
1 |
- |
- |
80 |
441 |
Spring Cup (SSC) ** | 1 |
- |
- |
1 |
- |
- |
81 |
442 |
Spring Ring (SSC) ** | 1 |
- |
- |
1 |
- |
- |
82 |
444 |
Washer | 1 |
1 |
1 |
1 |
1 |
1 |
83 |
736 |
Needle Bearing | 2 |
2 |
2 |
2 |
2 |
2 |
83 |
445 |
Bush (SSC) **-(SC) ** | 1 |
- |
- |
1 |
- |
- |
84 |
679 |
Washer (SC) ** | - |
1 |
1 |
- |
1 |
1 |
84 |
2580 |
Clutch Body (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
85 |
447 |
Lock Tap (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
85 |
737 |
Clutch Body (BC) ** | - |
1 |
1 |
- |
1 |
1 |
86 |
1722 |
Star Washer (BC) ** | - |
1 |
1 |
- |
1 |
1 |
86 |
448 |
Clutch Nut (SC) ** | 1 |
1 |
1 |
- |
1 |
1 |
87 |
695 |
Clutch Nut (BC) ** | - |
1 |
1 |
- |
1 |
1 |
87 |
449 |
Clutch Springs (SC) ** | 20 |
20 |
20 |
20 |
20 |
20 |
88 |
449 |
Clutch Springs (BC) ** | 20 |
20 |
20 |
20 |
20 |
20 |
88 |
2575 |
Clutch Guide (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
89 |
725 |
Push Pin | 1 |
1 |
1 |
1 |
1 |
1 |
90 |
1869 |
Ball 1/8 Din 5401 | 14 |
14 |
14 |
14 |
14 |
14 |
91 |
724 |
Clutch Guide (BC) ** | - |
1 |
1 |
- |
1 |
1 |
92 |
455 |
Nut | 1 |
1 |
1 |
1 |
1 |
1 |
93 |
673 |
Clutch Plate (BC) ** | - |
6 |
6 |
- |
6 |
6 |
93 |
458 |
Clutch Plate (SC) ** | - |
6 |
6 |
- |
6 |
6 |
94 |
676 |
Clutch Plate (BC) ** | 6 |
- |
- |
6 |
6 |
6 |
94 |
459 |
Clutch Plate (SC) ** | 6 |
6 |
6 |
6 |
6 |
6 |
95 |
457 |
Clutch Plate (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
95 |
677 |
Pressure Plate (BC) ** | - |
1 |
1 |
- |
1 |
1 |
96 |
461 |
Lock Ring | 2 |
2 |
2 |
2 |
2 |
2 |
97 |
462 |
Clutch Spindle | 1 |
1 |
1 |
1 |
1 |
1 |
97.1 |
460 |
Pressure Place (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
98 |
464 |
O Ring | 1 |
1 |
1 |
1 |
1 |
1 |
99 |
465 |
Clutch Lever | 1 |
1 |
1 |
1 |
1 |
1 |
100 |
1751 |
Washer M6 | 1 |
1 |
1 |
1 |
1 |
1 |
101 |
1667 |
Hexagon | 1 |
|||||
102 |
735 |
Triplex Chain 3/8x7/32 | - |
1 |
1 |
- |
1 |
1 |
102 |
443 |
Duplex Chain | 1 |
- |
- |
1 |
- |
- |
103 |
509 |
Bearing 6004 | 1 |
1 |
1 |
1 |
1 |
1 |
104 |
1851 |
Circlip | 1 |
1 |
1 |
1 |
1 |
1 |
105 |
499 |
Bearing 6005 | 1 |
1 |
1 |
1 |
1 |
1 |
106 |
1852 |
Circlip 47x1.75 | 1 |
1 |
1 |
1 |
1 |
1 |
107 |
501 |
Seal B30x40x7 | 1 |
1 |
1 |
1 |
1 |
1 |
108 |
502 |
Spacer | 1 |
1 |
1 |
1 |
1 |
1 |
109 |
742 |
Sleeve Pinion | 1 |
1 |
1 |
1 |
1 |
1 |
110 |
495 |
Sleeve Pinion Plug | 1 |
1 |
1 |
1 |
1 |
1 |
111 |
503 |
Sprocket 12T | 1 |
- |
- |
1 |
- |
- |
516 |
Sprocket 13T | - |
1 |
1 |
- |
1 |
1 |
|
112 |
504 |
Lock Tap | 1 |
1 |
1 |
1 |
1 |
1 |
113 |
505 |
Nut | 1 |
1 |
1 |
1 |
1 |
1 |
114 |
892 |
Needle Bearing | 2 |
2 |
2 |
2 |
2 |
2 |
115 |
750 |
Needle Bearing | - |
1 |
1 |
1 |
1 |
1 |
116 |
749 |
Spacer Bush | 1 |
1 |
1 |
1 |
1 |
1 |
117 |
739 |
Main Shaft U | 1 |
1 |
1 |
- |
- |
- |
734 |
Main Shaft K | - |
- |
- |
1 |
1 |
1 |
|
118 |
740 |
2nd Gear M/S | 1 |
1 |
1 |
- |
- |
- |
738 |
2nd Gear M/S K | - |
- |
- |
1 |
1 |
1 |
|
119 |
492 |
Circlip | 2 |
2 |
2 |
2 |
2 |
2 |
120 |
746 |
3rd Gear M/S | 1 |
1 |
1 |
1 |
1 |
1 |
121 |
741 |
Layshaft U1 | 1 |
1 |
1 |
1 |
1 |
1 |
122 |
743 |
3rd Gear L/S U1 | 1 |
1 |
1 |
1 |
1 |
1 |
123 |
762 |
2nd Gear L/S U1 | 1 |
1 |
1 |
1 |
1 |
1 |
786 |
2nd Gear L/S K | - |
- |
- |
1 |
1 |
1 |
|
124 |
747 |
1st Gear L./S U | 1 |
1 |
1 |
- |
- |
- |
785 |
1st Gear L/S K | - |
- |
- |
1 |
1 |
1 |
|
125 |
512 |
Washer | 1 |
1 |
1 |
1 |
1 |
1 |
126 |
511 |
Plug | 1 |
1 |
1 |
1 |
1 |
1 |
127 |
551 |
Shifting Cam | 1 |
1 |
1 |
1 |
1 |
1 |
128 |
574 |
Washer | 1 |
1 |
1 |
1 |
1 |
1 |
129 |
581 |
Tension Lever | 1 |
1 |
1 |
1 |
1 |
1 |
130 |
582 |
Compression Spring | 1 |
1 |
1 |
1 |
1 |
1 |
131 |
1839 |
Circlip | 1 |
1 |
1 |
1 |
1 |
1 |
132 |
576 |
Spring | 1 |
1 |
1 |
1 |
1 |
1 |
133 |
575 |
Hooked Ratchet | 1 |
1 |
1 |
1 |
1 |
1 |
134 |
753 |
Pull Rod | 1 |
1 |
1 |
1 |
1 |
1 |
135 |
577 |
Cover Plate | 1 |
1 |
1 |
1 |
1 |
1 |
136 |
579 |
Lock Tap | 1 |
1 |
1 |
1 |
1 |
1 |
137 |
1564 |
Hexagon Screw M6x10 | 1 |
1 |
1 |
1 |
1 |
1 |
138 |
751 |
Shifting Crank (BC) ** | - |
1 |
1 |
- |
1 |
1 |
2503 |
Shifting Crank (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
|
139 |
573 |
Return Spring | 1 |
1 |
1 |
1 |
1 |
1 |
140 |
553 |
Shift Lever (BC) ** | - |
1 |
1 |
1 |
1 |
1 |
555 |
Shift Lever (SC) ** | 1 |
1 |
1 |
1 |
1 |
1 |
|
141 |
556 |
Rubber Pad | 1 |
1 |
1 |
1 |
1 |
1 |
142 |
1570 |
Hexagon Screw M6x25 | 1 |
1 |
1 |
1 |
1 |
1 |
143 |
1712 |
Spring Washer | 1 |
1 |
1 |
1 |
1 |
1 |
144 |
585 |
Shift Fork Spindle | 1 |
1 |
1 |
1 |
1 |
1 |
145 |
586 |
Shift Fork | 3 |
3 |
3 |
3 |
3 |
3 |
146 |
611 |
Rotor | 1 |
1 |
1 |
- |
- |
- |
147 |
1702 |
Spring Washer B4 | 1 |
1 |
1 |
- |
- |
- |
148 |
1527 |
Cylinder Head Screw M4x10 | 1 |
1 |
1 |
- |
- |
- |
149 |
592 |
Hexagon Screw | 1 |
1 |
1 |
- |
- |
- |
150 |
1712 |
Spring Washer | 1 |
1 |
1 |
- |
- |
- |
151 |
260 |
Coil | 1 |
1 |
1 |
- |
- |
- |
152 |
596 |
Condenser | 1 |
1 |
1 |
- |
- |
- |
153 |
609 |
Points | 1 |
1 |
1 |
- |
- |
- |
154 |
1527 |
Cylinder Head Screw M4 | 3 |
3 |
3 |
- |
- |
- |
155 |
1702 |
Washer | 3 |
3 |
3 |
- |
- |
- |
156 |
1730 |
Washer | 3 |
3 |
3 |
- |
- |
- |
157 |
262 |
Felt Pad | 1 |
1 |
1 |
- |
- |
- |
158 |
681 |
Flange | 1 |
1 |
1 |
- |
- |
- |
160 |
683 |
Clamp | 1 |
1 |
1 |
- |
- |
- |
161 |
343 |
Robber Boot | 1 |
1 |
1 |
- |
- |
- |
* |
Use 1883 Woodruff Key to hold the crankshaft Sprocket |
|||||||
** |
(BC) Big Clutch |
|||||||
** |
(SC) Small Clutch |
|||||||
** |
(SSC) Square Barrel Small Clutch |
Copyright © 2008 www.maicoland.com. All rights reserved.
